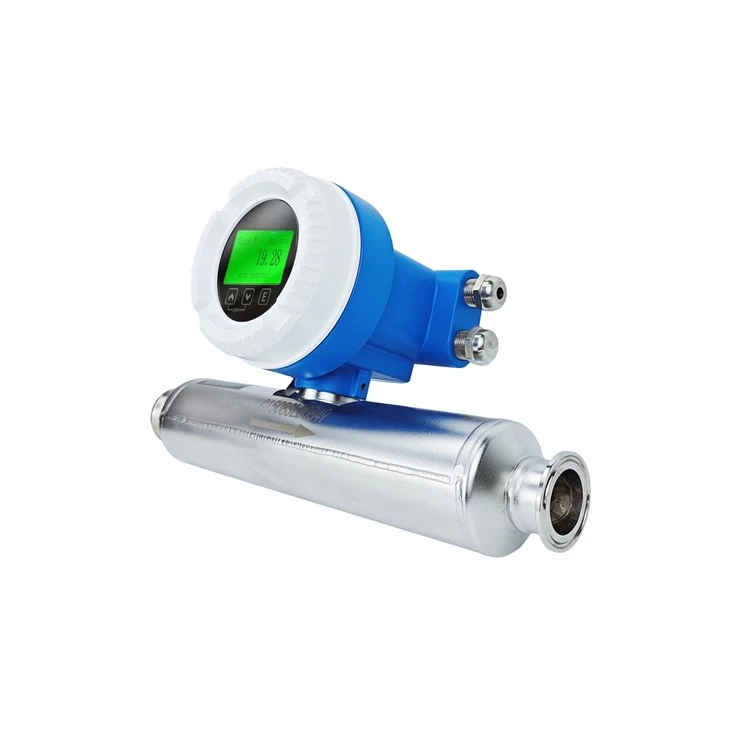

מד זרימת קוריוליס סניטרי והיגייני
כמכשיר מדידת זרימת דיוק - דיוק, המבוסס על אפקט קוריוליס, מד זרימת המסה של קוריוליס, עם מאפיונו למדידה ישירות של זרימת המסה, נמצא בשימוש נרחב בשדות תעשייתיים רבים כמו פטרוכימיה, תרופות, מזון ומשקאות וחצי מוליכים למחצה.
תיאור
מד זרימת מסת גז
סדרת סוג צינור ישר/T
(1) עיצוב משולב, גודל קטן, התקנה קלה.
(2) מדידה ללא תלות במאפיינים בינוניים.
(3) תכנון היגייני בהתאם להסמכת 3A.
(4) ניקוי CIP/SIP זמין בכדי להבטיח איכות המוצר.
(5) דיור חזק (אלומיניום או נירוסטה).
כמכשיר מדידת זרימת דיוק - דיוק, המבוסס על אפקט קוריוליס, מד זרימת המסה של קוריוליס, עם מאפיונו למדידה ישירות של זרימת המסה, נמצא בשימוש נרחב בשדות תעשייתיים רבים כמו פטרוכימיה, תרופות, מזון ומשקאות וחצי מוליכים למחצה. פונקציות הליבה שלה לא משתקפות רק במדידה מדויקת, אלא גם משלבות יציבות כדי להסתגל לתנאי עבודה מורכבים ויכולות ניטור של פרמטרים רב -:
1. מדידה לכיוון של זרימת המסה, מבלי להתערב על ידי מאפיינים בינוניים
2. ניטור סינכרוני של פרמטרים מרובים לשיפור בקרת התהליכים
3. התאמה לתנאי עבודה קיצוניים כדי להבטיח פעולה יציבה
4. אובדן לחץ נמוך ועיצוב קומפקטי כדי לייעל את יעילות האנרגיה של המערכת
5. פונקציות אינטליגנטיות ותחזוקה נוחה
|
דֶגֶם |
קוטר נומינלי |
A |
B |
C |
D |
E |
|
CMASS08 |
1/4" |
382 |
207 |
73 |
50.8 |
172 |
|
CMASS15 |
1/2" |
382 |
207 |
73 |
50.8 |
172 |
|
CMASS25 |
1" |
483 |
209 |
73 |
50.8 |
172 |
|
CMASS40 |
1-1/2" |
764 |
258 |
φ124 |
φ106 |
172 |
|
CMASS50 |
2" |
764 |
258 |
φ124 |
φ106 |
172 |
|
מְאַפיֵן |
תֵאוּר |
|
קוטר נומינלי (DN) |
DN04, DN08, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
|
הסמכה: מכלול משדר ומרכזי חיישנים |
הסמכת CCS, CPA, תעודת הוכחת פיצוץ (EX) |
|
ספק כוח |
24VDC/220VAC |
|
פלט; קלט 1 |
Modbus/RS-485 |
|
פלט; קלט 1 |
דוֹפֶק |
|
פלט; קלט 1 |
לולאה נוכחית 4-20mA |
|
תצוגה; הפעל |
תאורה אחורית של 3 קו; גע בקרת מפתח |
|
ציון הגנה |
IP67 |
|
חומר דיור |
304 נירוסטה, ZL401 (משדר) |
|
חיבור חשמלי |
ראש חוט M20X1.5 |
|
חומר צינור מדידה; חלקים מרופדים גימור פני השטח |
316L (ברירת מחדל), סגסוגת טיטניום/HA C/טנטלום (אופציונלי); ניתן ללטף. |
|
חיבור תהליכים |
פְּתִיל |
|
שיעור דיוק |
רמת 0.15, רמת 0.2, 0.5 רמה (ברירת מחדל), רמת 1.0 |
|
תוכנת משדר |
CLS100 (ברירת מחדל), CLS200 אופציונלי, CLS300 |
|
>תצוגת שפת הפעלה |
סינית מפושטת, אנגלית, רוסית |
|
>>אישורים אחרים |
תעודת הוכחת פיצוץ, SIL, CCS, 3-A, EAC |
בהשוואה למוצרים דומים, ישנם זרימת המסה שלנו בקוריוליס יתרונות משמעותיים: בתנאי עבודה קיצוניים (צמיגות גבוהה, זרימה מרובה שלבים, תנודות צפיפות), הדיוק נשאר יציב על ± 0.1%, והרבה חורג מממוצע הענף של ± 0.5%, ומחזור התחזוקה משולש; מצויד בצבא - אנטי - ציפוי סגסוגת הפרעות וציפוי סגסוגת שיפוע, אנטי - יכולת הפרעה אלקטרומגנטית משופרת ב- 40%, וחיי השירות מגיעים 8 שנים (הממוצע בממוצע התעשייה הוא 3-5 שנים).
